XL-21型動力配電柜
柜體
低壓成套配電柜是指電壓為1000V及以下電網中用來接受和分配電能的成套配電設備。低壓配電柜是將低壓電路中的開關電器、測量?jī)x表、保護裝置和輔助設備等，按照一定的接線方案安裝在金屬柜內，用來接受和分配電能的成套配電裝置，它用在1000V以下的供電配電點路中。一般來說低壓成套配電柜基本有固定式低壓配電柜和抽屜式低壓開關柜兩大類。
其中最常見的固定式的低壓配電柜有PGL和GGD，抽屜式低壓開關柜有MNS和GCS、GCK。
今天，我們著重介紹一下GGD型固定式低壓配電柜。

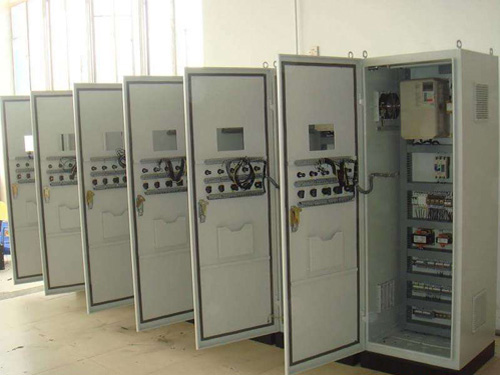

GGD型固定式低壓配電柜屬于單面操作、雙面維修的低壓配電裝置。其型號的含義為：G—交流低壓配電柜；G—電氣元器件固定安裝、固定接線；D—電力用柜。GGD型低壓配電柜的外形如圖1所示。柜架采用8MF冷彎型鋼局部焊接組裝而成，構架上有安裝孔，可適應各種元器件裝配；柜門采用整體單門或不對稱雙門結構，柜體后面采用對稱式雙門結構。柜門周邊均加有橡膠密封條，可防止與柜體直接碰撞，防護等級為IP30，柜門采用鍍鋅轉軸式鉸鏈與構架項鏈，安裝、拆卸方便；柜體上部有一個小門，用于安裝各類儀表、指示燈、控制開關等；柜體的下部、后上部和頂部均有不同數量的散熱槽孔，當柜內電器元件發熱后，數量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然的通風道，達到散熱的目的；主母線列在柜的上部后方，采用的ZMJ型母線夾是用高阻熱合金材料熱塑成形，機械強度高、絕緣性能好，長期允許溫度可達到120℃，并設計成積木組合形式，安裝使用十分方便；閘刀開關的操動機構為萬向節式的旋轉機構，手柄可以拆卸，操作方向?yàn)樽笥倚D(zhuǎn)式，操作方便，增強了安全性；配電柜的零部件按模塊原理設計，外形尺寸及開孔尺寸均按基本模數E=20mm變化，柜內安裝件均鍍鋅防銹鈍化處理；柜內的安裝件與柜體構架間用接地滾花螺釘連接，構成完整的接地保護電路；柜體采用聚脂桔形烘漆噴涂，消除炫光，附著加強。
GGD型交流低壓配電柜具有分段能力高、動熱穩定性好、電氣方案靈活、組合方便、防護等級高等特點。GGD型配電柜按其分?jǐn)嗄芰Φ拇笮】煞譃棰瘛ⅱ�、Ⅲ型，最大分�(jǐn)嗄芰Ψ謩e為15、30、50kA。其主電路設計方案有126種，可以滿足各方面的需求。
